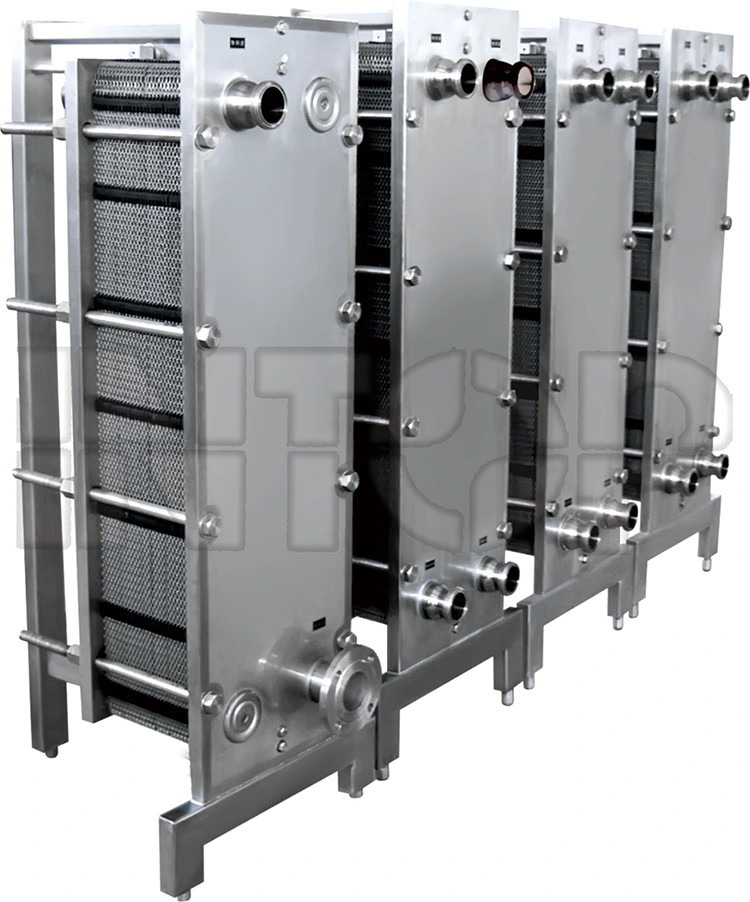

Échangeur de chaleur à plaques

L'échangeur de chaleur à plaques est un nouveau type d'échangeur de chaleur à haut rendement composé de plaques métalliques avec certaines formes ondulées empilées ensemble. La structure comprend des joints, des plaques de compression (plaques d'extrémité mobiles, plaques d'extrémité fixes) et des cadres (tiges de guidage supérieure et inférieure, piliers avant). Les plaques sont étanches et guidées par des joints d'étanchéité, séparant les canaux fluides froid/chaud. Le fluide caloporteur froid/chaud circule à travers chaque canal et échange de la chaleur avec les plaques séparées pour atteindre la température souhaitée pour l'utilisateur. Chaque planche présente des ouvertures aux quatre coins, qui sont assemblées en faisceau pour former des tuyaux de distribution et de collecte du fluide. Après échange thermique entre le fluide froid/chaud, il retourne de son tube de collecte respectif et est recyclé.

Principe de structure du produit

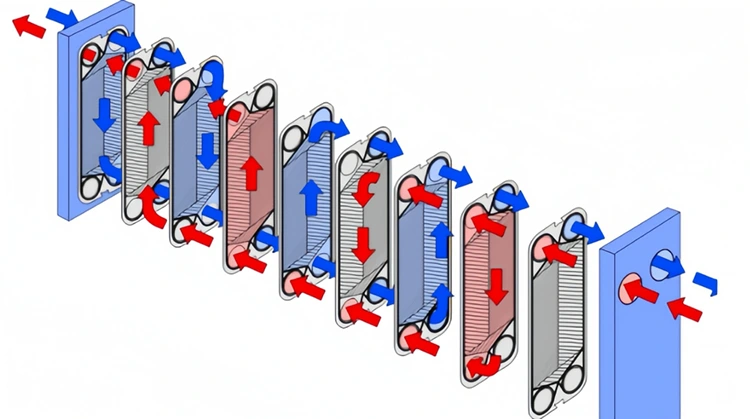

Structure à processus unique : seules 2 plaques ne transfèrent pas de chaleur : plaques de tête et de queue.

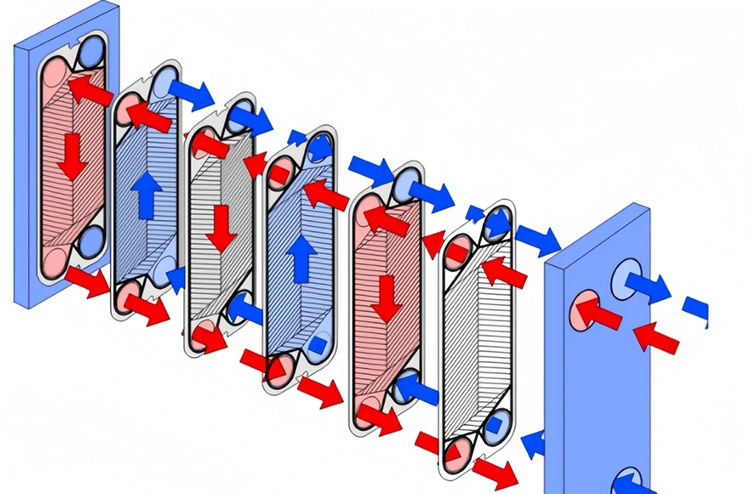

Structure à double processus : chaque processus dispose de 3 plaques qui ne transfèrent pas de chaleur.

Caractéristiques du produit

(1) Petite taille et faible encombrement ;

(2) Efficacité élevée du transfert de chaleur ;

(3) Assemblage flexible ;

(4) Faible consommation de métal ;

(5) Faible perte de chaleur ;

(6) Démontage, nettoyage et entretien faciles.
